機動車超速自動檢測系統現場檢定裝置

一、概 述

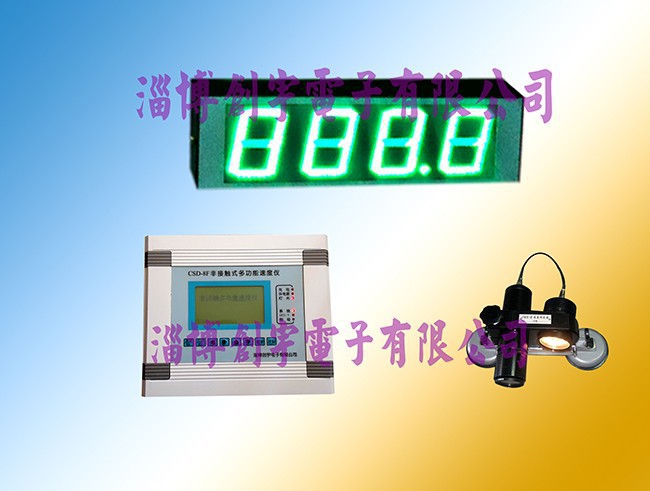

CSD-8F系列機動車超速現場檢定裝置，是淄博創宇電子有限公司自主開發研制的以ARM高性能32位單片機為核心的智能化測試儀器，用以測試汽車動力性能、操縱性能。系統采用240*128大屏幕液晶顯示，漢字提示，實時顯示多項測試數據、曲線，清晰直觀。測試項目采用菜單式操作，簡單易用。傳感器系數以及測試參數等系統自動存儲，掉電不丟失，無需重復輸入。整機設計符合人機工程學，便于操控，是汽車制造行業、汽車維修行業、汽車檢測、科研部門以及農機檢測部門的理想檢測設備

配有標準RS232接口，可將測試結果發往其他計算機，也可由系統機進行控制，完成整個測試項目。用戶利用系統機或筆記本電腦可以方便地對該數據進行二次分析處理或存儲。（數據格式詳見附錄）

本機提供一個2.0kHz的TTL電平自檢信號（對應車速為28.8公里/小時），方便儀器的校對和維護。

二、 主要測試項目

        車速試驗：試驗距離、試驗時間、平均車速（低穩定車速、高穩定車速）

        滑行試驗：滑行初速、滑行距離、滑行時間

        制動試驗：制動初速、制動距離、制動時間、大減速度、平均減速度、MFDD（充分發出的平均減速度）

        加速試驗：加速距離、加速時間、加速末速以及換檔開始和結束時的速度、距離、時間

三、技術性能指標

        系統功耗：小于10W（靜態功耗5W）

        內置電源：DC9.6v （1.2v 4AH鎳鎘電池 8節）

        外接電源：DC12V

        標準9針RS232接口。（3腳信號輸出，2腳信號輸入，5腳信號地）。波特率9600，數據位8位，停止位1位，無校驗。

        控制單元外形尺寸：370 X 260 X 90 mm

        工作距離：500±100mm

        重    量：4.5 kg(包括內置電池)

        使用溫度：-10℃-40℃

        環境濕度：30%-80%
